תיאור מוצרים
בדיקה/מתמר ישר אולטראסוני יחיד קריסטל מורכב משקע, מעטפת, סרט מגן, שבב פיזואלקטרי, חומר-סופג קול וכו'. זיהוי הגל האורך של הבדיקה הישר משמש בדרך כלל לאיתור חומרי גלם כגון לוחות פלדה וחיתולים או חומרים לאחר נורמליזציה.
הפונקציות של הרכיבים של הגשש הישר הם כדלקמן:
(1) השידור/קליטה של גלים קוליים מושלמים על ידי שבבים פיזואלקטריים;
(2) סרט המגן עשוי מיריעות קורונדום-בעלות קשיות גבוהה, אשר עמידות- בפני שחיקה;
(3) מעטפת סגסוגת אלומיניום, טיפול התזת חול משטח;
(4) החומר הסופג-קול משמש לקליטת הרעש בגב השבב;
(5) השקע הוא ממשק אות חשמלי, המחובר למכשיר דרך קו הבדיקה.

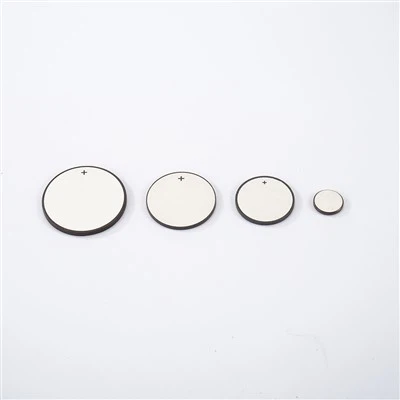

תמונת מוצרים
מפרט מוצרים
בדיקה ישרה אולטרסאונד קונבנציונלית
|
תדר אולטראסוני (MHZ) |
הקוטר של מתמר פיזואלקטרי (מ"מ) |
שֶׁקַע |
|
0.5 |
20 |
Q9 |
|
28 |
||
|
1.25 |
14 |
Q9 |
|
20 |
||
|
28 |
||
|
2.5 |
14 |
Q9 |
|
20 |
||
|
28 |
||
|
5 |
14 |
Q9 |
|
14 |
||
|
20 |
מיקרו אולטרסאונד ישר פרוב
|
תדר אולטראסוני (MHZ) |
הקוטר של מתמר פיזואלקטרי (מ"מ) |
שֶׁקַע |
|
2.5 |
6 |
Q6 |
|
8 |
||
|
10 |
||
|
12 |
||
|
5 |
6 |
Q6 |
|
8 |
||
|
10 |
||
|
12 |
||
|
10 |
6 |
|
היישום של המוצר
זיהוי פגמים קרוב לפני השטח
בדיקת חלק דק
חלק עבה או קשה-ל-חדירת בדיקת חומר
חומרים מרוכבים ופלסטיק
להבי טורבינה
חלקי מתכת נפוצים עם גיאומטריות פשוטות
בדיקה ידנית של צלחות, פרזול, סורגים, בילטים ויציקות
בדיקת צינור, צינור, מיכל
בדיקת אגרות חוב
רכיבי מכונה
מארזים
שאלות נפוצות
ש: מהו הבדיקה/מתמר האולטראסוני ישר קריסטל יחיד?
ת: ת: בדיקה ישרה קולית מתייחסת לבדיקה שיש בה רק שבב פיזואלקטרי אחד. הפליטה והקליטה של אותות מושלמות שניהם על ידי השבב הפיאזואלקטרי, והשבב הפיאזואלקטרי מסתמך על פליטת גלים אורכיים כדי לזהות עצמים.
ש: מה השימוש בבדיקה/מתמר אולטרסאונד?
ת: בדיקות גל אורך נקראות בדרך כלל בדיקות ישרות, המשמשות בעיקר לאיתור פגמים במקביל למשטח הבדיקה, כגון צלחת, יציקה, בדיקת פרזול וכו'.
ש: מהו החומר של הבדיקה/מתמר האולטרסאונד?
ת: הבדיקה/המתמר האולטראסוני עשוי מקרמיקה פיזואלקטרית.
